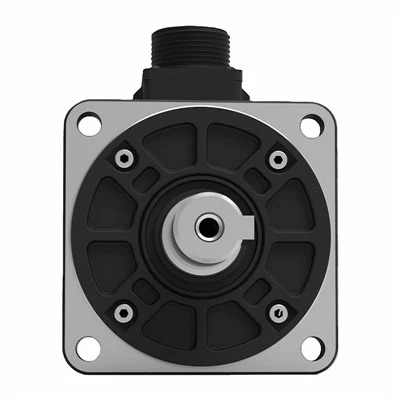

180mm rammi High Inertia AC Servo mótor
Stór Power Servo Motor 180mm rammi samþykkir japanska NEMICON hágæða optískan stigvaxandi kóðara, mótorinn starfar stöðugt með lágum hávaða, með framúrskarandi togafköstum og 3 sinnum ofhleðslugetu. Þegar það er parað við K1 röð AC servó drif fyrirtækisins okkar, er það mikið notað í atvinnugreinum eins og CNC vélar, umbúðir, rafeindatækni 3C og flutninga. Það státar af miklum stöðugleika í rekstri.
gagnablað:
Stór Power Servo Motor 180mm Frame máttur einkunn er frá 2,7KW til 7,5KW, hafa AC220V og AC380V valkosti:
|
Fyrirmynd |
180ST-M17215 |
180ST-M19015 |
180ST-M21520 |
180ST-M27010 |
||||||||||||||||||||||||||||
|
Passaður bílstjóri |
K1AS30A |
K1AS30A |
K1AS50A |
K1AS30A |
||||||||||||||||||||||||||||
|
Mál afl (W) |
2.7 |
3.0 |
4.5 |
2.9 |
||||||||||||||||||||||||||||
|
Málspenna (V) |
220 |
380 |
220 |
380 |
220 |
380 |
220 |
380 |
||||||||||||||||||||||||
|
Málstraumur (A) |
10.5 |
6.5 |
12 |
7.5 |
16 |
9.5 |
12 |
7.5 |
||||||||||||||||||||||||
|
Málhraði (rpm) |
1500 |
1500 |
2000 |
1000 |
||||||||||||||||||||||||||||
|
Haldið tog (nm) |
17.2 |
19 |
21.5 |
27 |
||||||||||||||||||||||||||||
|
Hámarkstog (nm) |
43 |
47 |
53 |
67 |
||||||||||||||||||||||||||||
|
Spennafasti (v/1000*rpm) |
112 |
167 |
97 |
170 |
84 |
140 |
138 |
224 |
||||||||||||||||||||||||
|
Togstuðull (Nm/A) |
1.64 |
2.65 |
1.58 |
2.5 |
1.34 |
2.26 |
2.25 |
3.6 |
||||||||||||||||||||||||
|
Snúningstregða (Kg.m2) |
3.4 x10-4 |
3.8 x10-4 |
4.7 x10-4 |
6.1 x10-4 |
||||||||||||||||||||||||||||
|
Línu-Línuviðnám (Q) |
0.7 |
1.47 |
0.4 |
1.23 |
0.24 |
0.71 |
0.48 |
1.37 |
||||||||||||||||||||||||
|
Línu-Inductance (mH) |
3.5 |
7.8 |
2.42 |
7.3 |
1.45 |
4 |
3.26 |
8.6 |
||||||||||||||||||||||||
|
Rafmagnstími-fastur (Ms) |
5 |
5.3 |
6 |
5.93 |
6 |
5.6 |
6.79 |
6.27 |
||||||||||||||||||||||||
|
Þyngd (Kg) |
19.5 |
20.5 |
22.2 |
25.5 |
||||||||||||||||||||||||||||
|
Línunúmer kóðara (PPR) |
2500 |
|||||||||||||||||||||||||||||||
|
Einangrunarnámskeið |
flokkur F |
|||||||||||||||||||||||||||||||
|
Öryggisflokkur |
IP65 |
|||||||||||||||||||||||||||||||
|
Að nota umhverfi |
Hitastig: -20^0〜+40 gráður Raki undir 90%RH Engin dögg |
|||||||||||||||||||||||||||||||
|
Rafmagnstengi fyrir mótor |
Blývír |
U (Rautt) |
V (Gult) |
W (Blár) |
PE (Gult/Grænt) |
|||||||||||||||||||||||||||
|
Stinga nr. |
2 |
3 |
4 |
1 |
||||||||||||||||||||||||||||
|
Kóðara stinga |
Blývír |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
||||||||||||||||
|
Stinga nr |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|||||||||||||||||
|
Alger kóðari Stinga (7pin) |
Merki vír |
E- |
E+ |
SD- |
0V |
SD+ |
+5V |
PE |
||||||||||||||||||||||||
|
Pinna nr. |
2 |
3 |
4 |
5 |
6 |
7 |
1 |
|||||||||||||||||||||||||
|
Fyrirmynd |
180ST-M027015 |
180ST-M35010 |
180ST-M35015 |
180ST-M48015 |
||||||||||||||||||||||
|
Mál afl (W) |
4.3 |
3.7 |
5.5 |
7.5 |
||||||||||||||||||||||
|
Málspenna (V) |
220 |
380 |
220 |
380 |
220 |
380 |
220 |
380 |
||||||||||||||||||
|
Málstraumur (A) |
16 |
10 |
16 |
10 |
24 |
12 |
32 |
20 |
||||||||||||||||||
|
Málhraði (rpm) |
1500 |
1000 |
1500 |
1500 |
||||||||||||||||||||||
|
Haldið tog (nm) |
27 |
35 |
35 |
48 |
||||||||||||||||||||||
|
Hámarkstog (nm) |
67 |
70 |
70 |
96 |
||||||||||||||||||||||
|
Spennafasti (v/1000*rpm) |
103 |
172 |
134 |
223 |
90 |
181 |
94 |
156 |
||||||||||||||||||
|
Togstuðull (Nm/A) |
1.69 |
2.7 |
2.2 |
3.5 |
1.45 |
2.9 |
1.5 |
2.4 |
||||||||||||||||||
|
Snúningstregða (Kg.m2) |
6.1 x10-3 |
8.6 x10-3 |
8.6 x10-3 |
9.5 x10-3 |
||||||||||||||||||||||
|
Línu-Línuviðnám (Q) |
0.28 |
0.796 |
0.31 |
0.93 |
0.14 |
0.62 |
0.104 |
0.273 |
||||||||||||||||||
|
Línu-Inductance (mH) |
1.74 |
4.83 |
3.28 |
9.1 |
1.0 |
4 |
0.77 |
2.14 |
||||||||||||||||||
|
Rafmagnstími-fastur (Ms) |
6.2 |
6 |
10.58 |
9.78 |
7.14 |
6.45 |
7.4 |
7.8 |
||||||||||||||||||
|
Þyngd (Kg) |
25.5 |
30.5 |
30.5 |
40 |
||||||||||||||||||||||
|
Línunúmer kóðara (PPR) |
2500 |
|||||||||||||||||||||||||
|
Einangrunarnámskeið |
flokkur F |
|||||||||||||||||||||||||
|
Öryggisflokkur |
IP65 |
|||||||||||||||||||||||||
|
Að nota umhverfi |
Hitastig: -20^0〜+40 gráður Raki undir 90%RH Engin dögg |
|||||||||||||||||||||||||
|
Rafmagnstengi fyrir mótor |
Blývír |
U (Rautt) |
V (Gult) |
W (Blár) |
PE (Gult/Grænt) |
|||||||||||||||||||||
|
Stinga nr. |
2 |
3 |
4 |
1 |
||||||||||||||||||||||
|
Kóðara stinga |
Blývír |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
||||||||||
|
Stinga nr |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
|||||||||||
Uppsetning:
1, Sláðu ekki varlega á skaftið, ef umritarinn skemmist.
2, Það er betra að koma í veg fyrir sterkan titring, vernda leguna.
|
Mótor |
180 röð |
|||||
|
Tog |
17,2nm |
19nm |
21,5nm |
27nm |
35nm |
48nm |
|
Án bremsu |
226 |
232 |
243 |
262 |
292 |
346 |
|
Með varanlegum segulbremsu |
308 |
314 |
325 |
344 |
382 |
436 |
|
Með rafsegulbremsu |
298 |
304 |
315 |
334 |
364 |
418 |
Umsókn:
Stór Power Servo Motor 180mm ramma byggt á næstu-kynslóðarbyggingarhönnun, hann er með meiri orkuþéttleika og minni hitamyndun og þolir 3,5 sinnum ofhleðslu til skemmri tíma-. Mótorinn hefur einnig hærri verndareinkunn gegn innkomu vatns og olíu, sem gerir það að verkum að hann er víða notaður á sviði nákvæmrar CNC-vélaskurðar.
